製品情報
電動タイプレールゲート
電動台車式引戸
1枚パネルで自由なデザイン
特徴
- シンプルな構造による高い意匠融通性
- 全車輪転倒防止機構による抜群の安定性
- 特注サイズ、意匠、運用方法等について、お気軽にご相談ください。
-

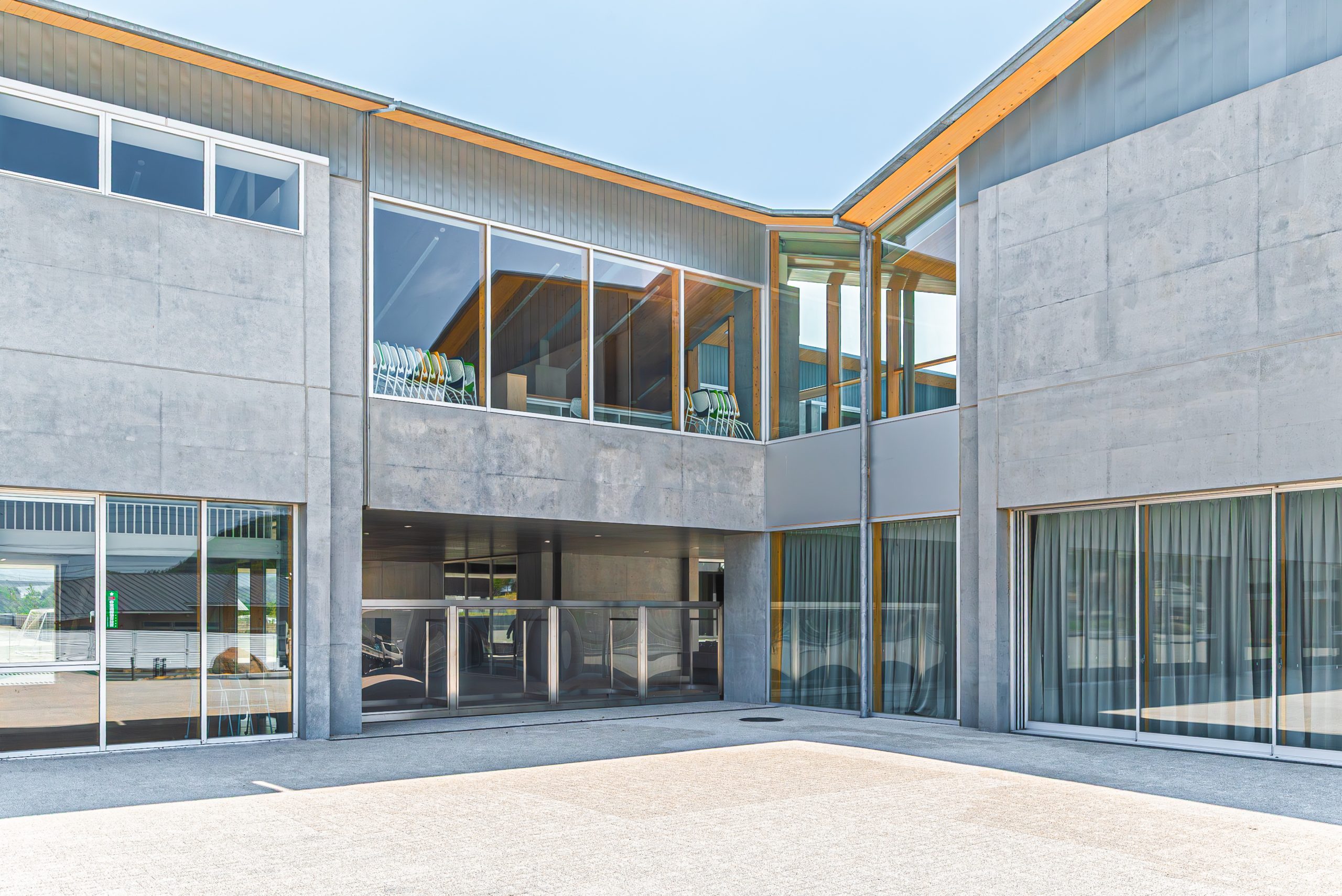

プレミスト浜松中山町（静岡県）設計：アーキプラン
-
プレミスト浜松中山町（静岡県）設計：アーキプラン
-

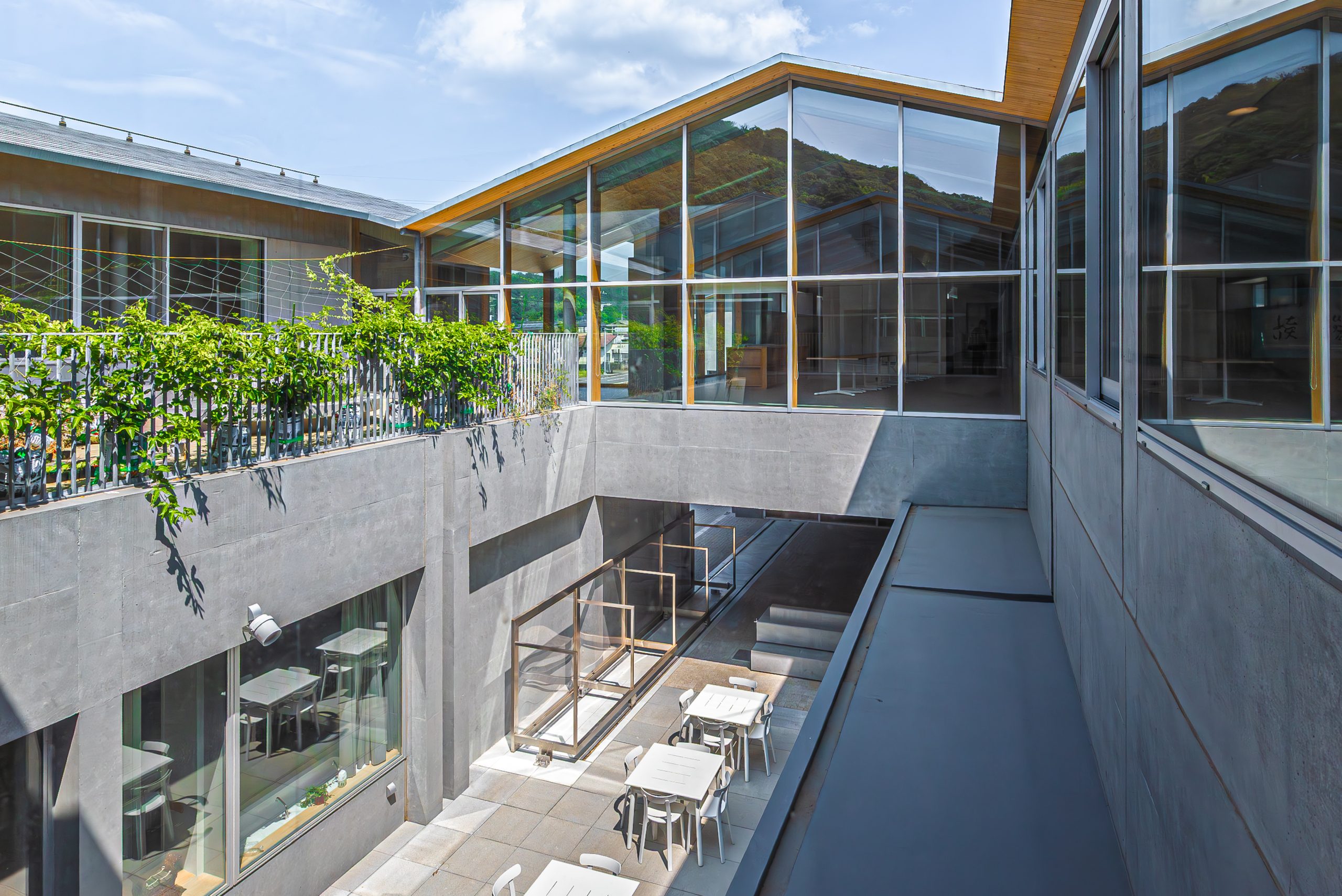

カインズ新本部ビル（埼玉県）設計：日建設計
駆動機種類
 |
 |
 |
|||||
| 仕様 | 型式 | PND-100 | PND-200 | PND-400 | PND-750 | ||
|---|---|---|---|---|---|---|---|
| 入力電源 | 単相100V | 単相100V（単相200V/三相200V） | 三相200V（単相100・200V） | ||||
| モーター出力 | 0.1Kw | 0.2Kw | 0.4Kw | 0.75Kw | |||
| 開閉速度 | 9.0〜16.0m/分 | 9.0〜16.0m/分 | 7.0〜9.0m/分 | ||||
| 消費電力 | 180W | 500W | 900W | 1500W | |||
| 開扉重力 | 500kg（MAX） | 1000kg（MAX） | 2000kg（MAX） | 4000kg（MAX） | |||
| 機能 | 引き勝手 | ○ | ○ | ○ | ○ | ||
| 自動閉鎖 | ○ | ○ | ○ | ○ | |||
| パニックオープン | × | ○ | ○ | ○ | |||
| 遠隔操作 | ○ | ○ | ○ | ○ | |||
| 停電後自動復帰機能 | × | ○ | ○ | ○ | |||
参考図面
-
片引き 特注製品（参考図面）
-
片引き 規格製品（参考図面）
-
配線系統図（参考図面）
関連パーツ
-
レール詳細
-
転倒防止機構
風圧や衝撃などによるゲートの脱線や転倒を未然に防ぎます。また、錆びに強く堅牢なステンレス製車輪は、長期間の使用でも動きはスムーズです。
